HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線由M型、C型、Ω型銅導管與相配置的PVC絕緣護套、外置式集電器以及與之相對應的支架、端口、喇叭口、接頭滑座等組件組合而成。該產品以其體積小、結構緊湊、性能穩定、組合自由等特點被廣泛地應用于汽車、郵電、機械、化工、煙草、電器等行業的輸送線、檢測線作為移動供電和信號傳輸。

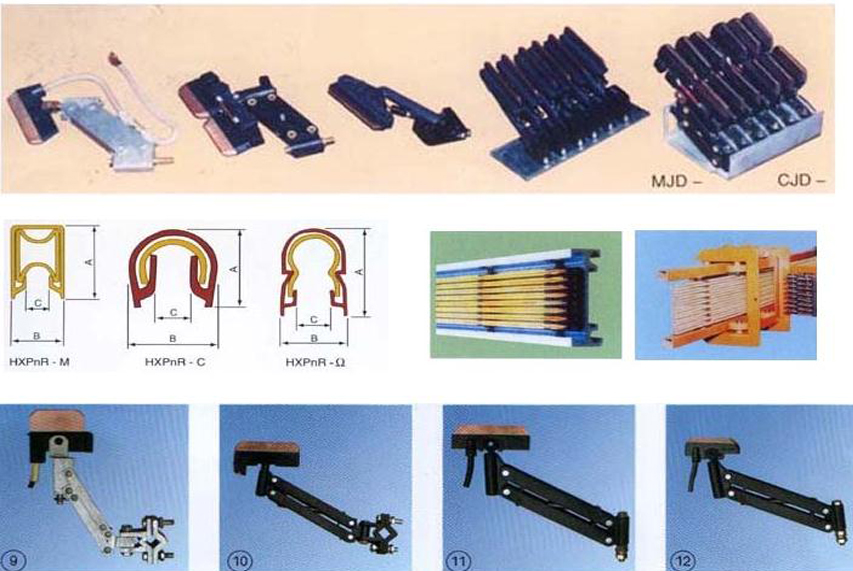

(C,M,Ω)型滑觸線技術規格
|
HXPnR-M、HXPnR-C、HXPnR-Ω系列單極組合式滑觸線 The series of HXPnR-M、HXPnR-C、HXPnR-Ω?monople assembled busbars |
|||||
|
型號規格 Type & spec |
滑觸線截面尺寸Busbar size (mm) |
載流（A） Curre（A） |

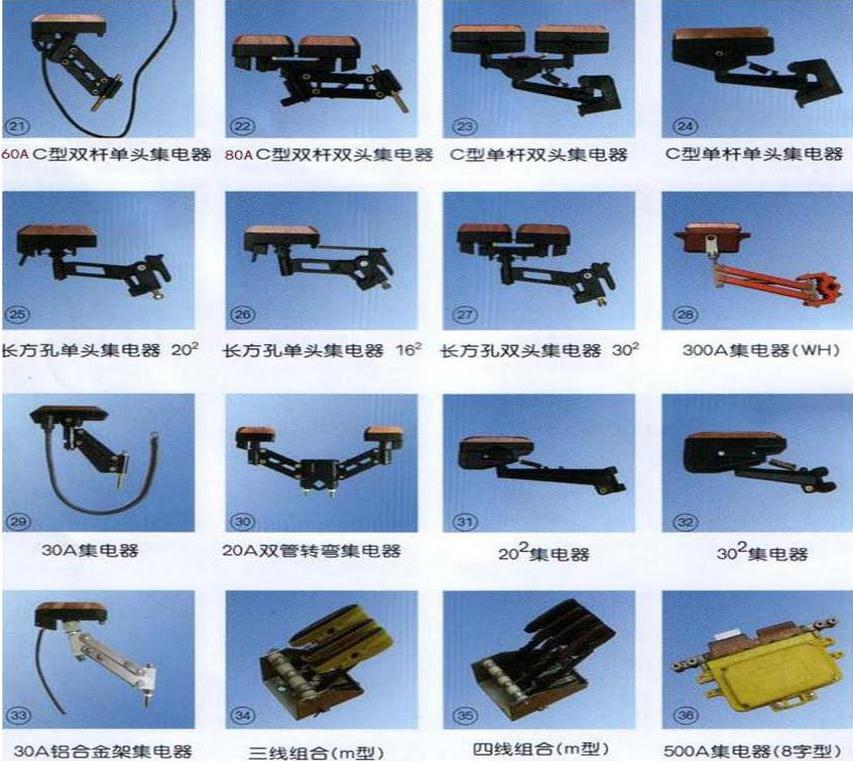

適配外置式集電器 Suitable current collector |
||
|
A |
B |
C |
|||
|
HXPnR-M-100 |
15.2 |
9.6 |
3.8 |
100 |
MJD-100-M1.MJD100-M2 |
|
HXPnR-C-120 |
15.8 |
14.8 |
5.4 |
120 |
MJD-120-C1.MJD120-C2 |
|
HXPnR-Ω-100 |
17.8 |
12 |
6.1 |
100 |
MJD-100-?Ω |
|
注：1、滑觸線標準長度：4m。2、HXPnR-M、HXPnR-C及HXPnR-Ω性能相同，幾何形狀不同。 Note：1、Standard busbar length：4m.??2、Same performance, different dimension. |
|||||
?
